TL-A3

TL-A3

  • TL-A3是最新一代经济型激光雕刻切割运动控制系统,基于4.3寸彩屏设计,具备更快和更稳定的网络和USB传输能力。支持3轴运动控制和1路激光控制,配备配备激光雕刻切割软件AutoLaser,支持CorelDraw,AutoCAD,Illustrator导出菜单,支持定制开发。
  • TL-A3
  • TL-A3
产品概述 产品规格
● DC24V/2A供电;
● 采用32位高速浮点嵌入式ARM架构,128MB Flash,512KB RAM,3路通用输出,9路通用输入,TTL电平;
● 配备4.3寸,分辨率480×272液晶显示屏;
● 可实现3轴电机控制(X,Y用于平面运动,Z用于旋转刀升降、U用于送料或平台升降,Z/U轴复用一个端口),电机轴脉冲频率可高达166KHZ;
● 采用7段S型加减速曲线和自适应速度规划算法,同时支持一键设置速度参数和小圆限速,可以针对不同图形,选择不同的切割参数,支持反向间隙补偿;
● 支持1路激光控制,TTL电平,激光控制输出电压0~5V可调,PWM输出1K~100K可调,占空比0~100%可调;
● 支持USB2.0接口,支持电脑USB通讯,支持U盘读写文件;
● 支持100Mbps网络通讯;
● 支持实时时钟,机器锁机功能;
● 支持旋转刀切割功能,具备mark定位切割功能,旋转刀高度补偿,压料棍控制;
● 支持轨迹预览,断电续雕,工作中实时修正光强和速度,旋转雕刻,双平台切换,分割送料,压料送料,自动吹气、自动对焦、脚踏开关、安全保护、固件升级,加工信息统计等功能;
● 支持中文简体,英文,中文繁体,韩语,俄语,意大利语,西班牙语,葡萄牙语,越南语等多国语言;
产品配件:

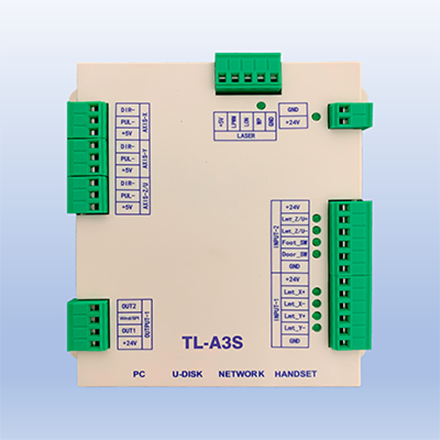

1.TL-A3主板
2.TL-A3面板
3.方口USB线*1, PC延长线*1, U盘延长线*1, 交叉网线*1, 网络延长线*1, 面板通讯线*1
4.冲压件(套)*1

尺寸:
主板: 123.1mm*123.1mm
面板: 182.0mm*120.0mm(前),145.5mm*100.8mm(后)
